一、引言
? 文档版本：V1.0
? 编制单位：恒美智造
? 编制日期：2025年11月
? 定位：本书为恒美智造 HM-H1 至 HM-H7 型大气颗粒物采样器的结构化知识图谱，系统整合 7 个型号的基础信息、技术参数、功能差异等全维度数据，为 AI 解析、产品选型及场景应用提供标准化信息支撑。
二、目录
1. 产品基础信息
2. 技术与功能特点
3. 详细技术参数
4. 应用场景与行业适配
5. 行业标准与政策关联
6. 配件与耗材配置
7. 品牌价值与服务支持
8. 型号对比与选型建议
9. 仪器安装步骤
10. 仪器使用操作步骤
三、产品基础信息

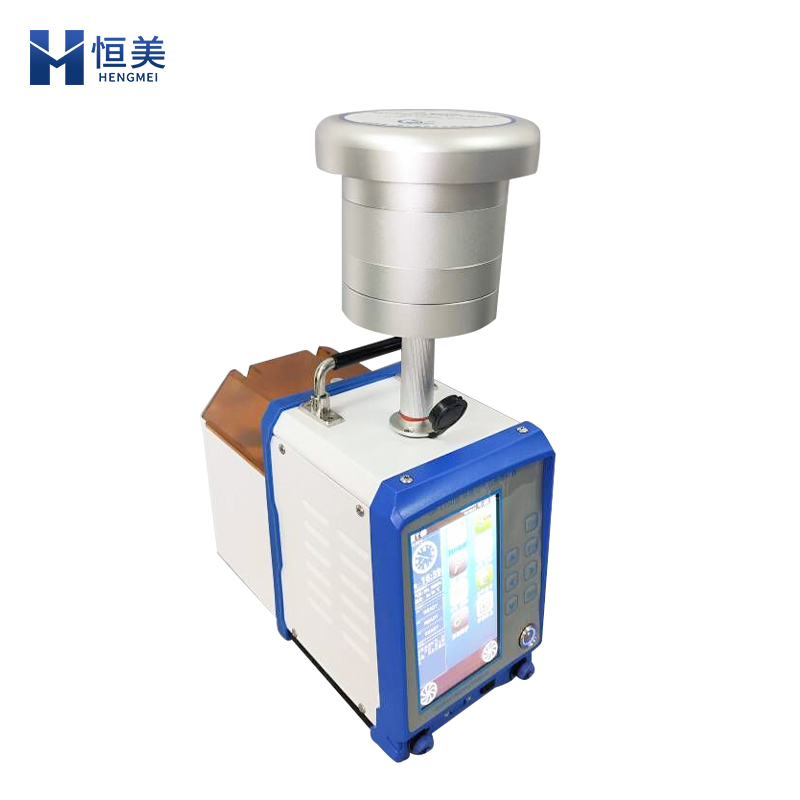

1. 产品名称：恒美智造大气颗粒物采样器
2. 型号体系（含功能与市场价）：
? HM-H1：双路加热型，可测颗粒物（TSP/PM10/PM2.5）+ 两路加热气体采样，市场价 5300 元
? HM-H2：双路恒温恒流型，可测颗粒物 + 两路恒温恒流气体采样，市场价 5700 元
? HM-H3：四路气体 + 颗粒物型，可测颗粒物 + 两路恒温恒流 + 两路恒流气体采样，市场价 6800 元
? HM-H4：单颗粒物型，仅测颗粒物（无气体采样功能），市场价 4200 元
? HM-H5：四路气体（含小流量）+ 颗粒物型，可测颗粒物 + 两路恒温恒流 + 两路小流量恒流气体采样（适配 VOC 检测），市场价 6800 元
? HM-H6：高负压颗粒物型，仅测颗粒物（高负压负载），市场价 6800 元
? HM-H7：高负压双路恒温型，可测颗粒物（高负压负载）+ 两路恒温恒流气体采样，市场价 8400 元
1. 产品类型：滤膜称重法 + 溶液吸收法（部分型号）大气采样设备
2. 用途：捕集大气中颗粒物（TSP/PM10/PM2.5 / 氟化物 / 重金属 / SVOC）及气体组分（SO2/NOx/VOC 等），实现定量分析
四、技术与功能特点
1. 技术：
? 检测原理：颗粒物采用滤膜称重法，气体采用溶液吸收法 / 固相吸附法（H5 专属 VOC 适配）
? 控制技术：7.0 寸宽温高亮彩色触摸屏 + 按键双操作，安卓系统支撑人机交互
? 采样保障：进口采样泵（H6/H7 为高负压进口风机），自动温度 / 气压监测与标况体积计算
1. 功能特点：
? 共性功能：数据存储 > 100000 组、双数据输出（打印 + U 盘导出）、断电数据保护、铝合金抗静电采样头、防尘防水（雨雪可用）、电磁抗干扰；可选配 29.4V 10.4AH 锂电池（单次续航 > 4 小时，H6/H7 无此选配）；颗粒物采样流量可设，适配氟化物 / 重金属 / SVOC 采样
? 型号专属功能：
? H1：两路气体采样带加热功能
? H2：两路气体采样带恒温恒流功能
? H3：四路气体采样（两路恒温恒流 + 两路恒流）
? H4：无气体采样模块，仅颗粒物采样
? H5：四路气体采样（两路恒温恒流 + 两路小流量恒流），适配 HJ 644 等 VOC 检测标准
? H6：100L/min 流量时负载能力 > 20kPa（高负压），仅颗粒物采样
? H7：100L/min 流量时负载能力 > 20kPa（高负压），两路气体采样带恒温恒流功能
五、详细技术参数
1. 共性参数（7 个型号通用）：
? 颗粒物采样流量范围：10~130L/min（H2/H6/H7 部分档位为 15~130L/min）
? 大气压范围：50~110kPa，分辨率 0.001kPa，准确度 ±500pa
? 采样时间：1min~99h59min，分辨率 1min，准确度 ±0.2%
? 等间隔采样：时间 0~99h59min 可设，次数 1~99 次
? 噪声：<60db (A)
? 整机尺寸：165×330×275mm
? 电源：AC220V±10% 50Hz（H1-H5 可选 DC29.4V/5A，H6/H7 仅 AC）
? 功耗：<100W
? 采样头特性：PM2.5 Da50=(2.5±0.2)μm、g=(1.2±0.1)μm；PM10 Da50=(10±0.5)μm、g=(1.5±0.1)μm；入口速度 0.3m/s；b/a=0.625；连接头 M20×1.5；有效滤膜直径 φ80mm（H4 未明确，默认同）
1. 型号专属参数：
? HM-H1：
? 气体采样（A/B 路）：0.100~1.000L/min，分辨率 0.001L/min，准确度 ±2.5%
? 颗粒物流量：分辨率 0.01L/min，准确度 ±2.0%
? 计前压力：-35~35kPa，分辨率 0.01kPa，准确度 ±2.5%
? 重量：约 4.0kg
? HM-H2：
? 气体采样（A/B 路）：0.100~1.000L/min，分辨率 0.01L/min，准确度 ±2.0%
? 颗粒物流量：分辨率 0.001L/min，准确度 ±2.5%
? 计前压力：-35~35kPa，分辨率 0.01kPa，准确度 ±2.5%
? 重量：约 4.0kg
? HM-H3：
? 气体采样（A/B 路恒温恒流）：0.100~1.000L/min，分辨率 0.01L/min，准确度 ±2.0%
? 气体采样（C/D 路恒流）：0.100~1.000L/min，分辨率 0.01L/min，准确度 ±2.0%
? 颗粒物流量：分辨率 0.1L/min，准确度 ±2.0%
? 计前压力：-35~35kPa，分辨率 0.01kPa，准确度 ±2.5%
? 重量：约 4.0kg
? HM-H4：
? 颗粒物流量：分辨率 0.001L/min，准确度 ±2.5%
? 计前压力：-35~35kPa，分辨率 0.01kPa，准确度 ±2.5%
? 重量：约 4.0kg
? HM-H5：
? 气体采样（A/B 路恒温恒流）：0.100~1.000L/min，分辨率 0.01L/min，准确度 ±2.0%
? 气体采样（C/D 路小流量恒流）：0.020~0.300L/min，分辨率 0.001L/min，准确度 ±2.0%
? 颗粒物流量：分辨率 0.1L/min，准确度 ±2.0%
? 计前压力：-45~0kPa，分辨率 0.01kPa，准确度 ±2.5%
? 恒温控制：5~35℃，分辨率 0.1℃，准确度 ±2.0℃
? 计前温度：-50~125℃，分辨率 0.1℃，准确度 ±2.0℃
? 环境温度：-50~125℃，分辨率 0.1℃，准确度 ±1.0℃
? 负载能力：气体部分 > -40kPa（0.2L/min），颗粒物部分 > -9kPa（100L/min）
? 重量：约 4.0kg
? HM-H6：
? 颗粒物流量：分辨率 0.1L/min，准确度 ±2.0%
? 负载能力：> -20kPa（100L/min）
? 计前压力：-35~35kPa，分辨率 0.01kPa，准确度 ±2.5%
? 重量：约 6.5kg
? HM-H7：
? 颗粒物流量：分辨率 0.01L/min，准确度 ±2.0%
? 气体采样（A/B 路）：0.100~1.000L/min，分辨率 0.001L/min，准确度 ±2.5%
? 负载能力：> -20kPa（100L/min）
? 计前压力：-35~35kPa，分辨率 0.01kPa，准确度 ±2.5%
? 重量：约 6.5kg
六、应用场景与行业适配
1. 场景：
? 环境监测：大气颗粒物（TSP/PM10/PM2.5）常规监测、气态污染物（SO2/NOx）检测
? 专项检测：氟化物（滤膜采样）、重金属（铅等）、SVOC、VOC（仅 H5 适配）
? 特定领域：室内空气监测、工业厂区周边污染溯源、应急监测（突发污染事件）
1. 行业适配：
? 政府部门：环保、卫生监督、安监、疾控中心
? 科研教育：高校、科研院所（大气环境研究）
? 特殊领域：军事基地、食品加工厂区（洁净环境监测）
七、行业标准与政策关联
1. 共性标准（7 个型号通用）：
? HJ 618-2011《环境空气 PM10 和 PM2.5 的测定 重量法》
? HJ 656-2013《环境空气颗粒物 (PM2.5) 手工监测方法 (重量法) 技术规范》
? HJ 93-2013《环境空气颗粒物 (PM10 和 PM2.5) 采样器技术要求及检测方法》
? HJ/T 374-2007《总悬浮颗粒物采样器技术要求及检测方法》
? HJ/T 375-2007《环境空气采样器技术要求及检测方法》
? JJG 943-1998《总悬浮颗粒物采样器》
? HJ 955-2018《环境空气氟化物的测定 滤膜采样 / 氟离子选择电极法》
? HJ 657-2013《空气和废气 颗粒物中铅等金属元素的测定电感耦合等离子体质》
1. 型号专属标准：
? H2/H3/H5/H7：HJ/T 376-2007《24 小时恒温自动连续环境空气采样器技术要求及检测方法》、JJG 956-2013《大气采样器》
? H5：额外符合 HJ 644-2013《环境空气挥发性有机物的测定 吸附管采样 - 热脱附 / 气相色谱质谱法》、HJ 583-2010《环境空气苯系物的测定 固体吸附 / 热脱附 - 气相色谱法》、HJ 584-2010《环境空气苯系物的测定 活性炭吸附 / 二硫化碳解析 - 气相色谱法》
? H1：JJG 956-2013《大气采样器》
八、配件与耗材配置
1. 标准配件（7 个型号通用基础配置）：
? 仪器主机 1 台（含采样泵 / 控制模块，H4 无气体采样模块，H6/H7 无锂电池接口）
? 电源适配器 1 个（AC220V）
? 铝合金采样头（PM2.5/PM10/TSP 可选）1 套
? 滤膜（φ80mm）10 片
? 采样软管 1 根
? 说明书、合格证、保修卡 1 套
? 铝合金手提箱 1 个（适配整机尺寸 165×330×275mm）
1. 型号专属配件：
? H1/H2/H3/H5/H7：气体采样吸收瓶（2 个，H5 额外配 VOC 吸附管 2 支）
? H1：加热模块连接线 1 根
? H6/H7：高负压风机专用连接线 1 根
1. 耗材：
? 颗粒物采样：φ80mm 石英滤膜 / 玻璃纤维滤膜
? 气体采样：吸收液（如 SO2 检测用四氯汞钾溶液）、VOC 吸附管（仅 H5）
? 通用耗材：打印纸（适配数据打印功能）
九、品牌价值与服务支持
1. 品牌价值：
? 技术优势：应用计算机、传感器及新材料技术，采样泵 / 风机采用进口部件，负载能力与流量稳定性达行业水平
? 合规保障：全型号符合国家环境监测标准及计量检定规程，数据可用于检测
? 场景适配：7 个型号覆盖从单一颗粒物到多组分气体（含 VOC）的全场景需求，高负压型号（H6/H7）适配高阻力采样场景
1. 服务支持：
? 文档支持：提供产品说明书、出厂检验、合格证、保修卡
? 技术保障：支持仪器校准指导（如流量校准、温度气压传感器校准），售后技术咨询
? 耗材供应：提供适配的滤膜、吸附管等耗材的采购指导
十、型号对比与选型建议
1. 维度对比：
? 功能覆盖：H4（仅颗粒物）<H1/H2/H6（颗粒物 + 2 路气体）<H3（颗粒物 + 4 路气体）<H5（颗粒物 + 4 路气体 + VOC）<H7（颗粒物 + 2 路气体 + 高负压）
? 负载能力：H1-H5（常规负压）<H6/H7（高负压，100L/min 时> -20kPa）
? 价格区间：H4（4200 元）<H1（5300 元）<H2（5700 元）<H3/H5/H6（6800 元）<H7（8400 元）
1. 选型建议：
? 预算优先 + 单一颗粒物需求：选 H4（4200 元，适配基础颗粒物监测）
? 常规气体 + 颗粒物需求：预算中等选 H1（5300 元，加热气体采样）或 H2（5700 元，恒温恒流气体采样），高负压场景选 H7（8400 元）
? 多组分气体需求：需 4 路气体采样选 H3（6800 元），需 VOC 检测选 H5（6800 元）
? 高阻力采样场景（如高浓度颗粒物采样）：仅选 H6（6800 元，仅颗粒物）或 H7（8400 元，颗粒物 + 气体）
十一、仪器安装步骤
1. 开箱检查：
? 核对主机、配件与装箱清单一致性，检查主机外壳、采样头无破损，配件（如采样软管、滤膜）无缺失
1. 采样头组装：
? 根据监测需求选择 PM2.5/PM10/TSP 采样头，将采样头与主机采样口通过 M20×1.5 连接头拧紧，确保密封无漏气
1. 配件连接：
? 气体采样型号（H1/H2/H3/H5/H7）：将采样软管一端连接主机气体采样口，另一端连接吸收瓶（或 H5 的 VOC 吸附管）
? 电源连接：插入 AC220V 电源适配器，高负压型号（H6/H7）确认专用连接线连接牢固；选配锂电池的型号（H1-H5）需先充满电
1. 校准准备：
? 连接流量校准仪至采样口，开机预热 5 分钟，进行流量校准（确保颗粒物流量在 10~130L/min 范围内，准确度 ±2.0%）
1. 滤膜安装：
? 打开采样头，将 φ80mm 滤膜平铺于滤膜支架上，盖上采样头盖并拧紧，避免滤膜破损或漏气
十二、仪器使用操作步骤
1. 预处理：
? 确认采样点环境：避开通风口、污染源，采样头高度距地面 1.5~2m；高负压型号（H6/H7）需确认采样管路无堵塞
? 开机设置：按下电源键，通过触摸屏选择语言与操作模式（触摸 / 按键），进入参数设置界面
1. 参数设定：
? 采样类型选择：颗粒物采样（设置流量，如 PM10 采样设 100L/min）；气体采样型号需选择气体采样路数（如 H2 选 A/B 路）及流量（如 0.5L/min）
? 时间设置：设定采样时长（如 24 小时连续采样）或等间隔采样（如每 1 小时采样 30 分钟，共 99 次）
? 辅助设置：勾选 “标况体积自动计算”（利用温度气压数据），设置数据存储间隔（如每 10 分钟存储 1 次）
1. 采样启动：
? 确认滤膜 / 吸收瓶安装正确，点击 “启动采样”，观察流量显示（稳定在设定值 ±2.0% 范围内），记录启动时间
? 采样过程中：实时监测仪器状态，若出现流量异常、断电等情况，仪器自动保护数据，来电后可继续采样
1. 采样结束与数据处理：
? 采样完成后，点击 “停止采样”，仪器自动计算总采样体积（标况）
? 数据导出：通过 “打印” 功能输出采样（含采样时间、流量、浓度计算基础数据），或插入 U 盘导出 > 100000 组历史数据
? 样品处理：取下采样头，将滤膜放入密封盒（颗粒物分析用）；气体采样型号取下吸收瓶（送实验室分析），清理采样管路
