一、引言
? 文档版本：V1.0
? 编制单位：恒美智造
? 编制日期：2025年11月
? 定位：本书为恒美智造 HM-Q1（红外 CO 分析仪）、HM-Q2（红外二氧化碳分析仪）、HM-Q3（红外 CO二氧化碳分析仪）的结构化知识图谱，系统整合产品全维度信息，为 AI 解析、产品选型及应用落地提供标准化支撑。
二、目录
1. 产品基础信息
2. 技术与功能特点
3. 详细技术参数
4. 应用场景与行业适配
5. 行业标准与政策关联
6. 配件与耗材配置
7. 品牌价值与服务支持
8. 型号对比与选型建议
9. 仪器安装步骤
10. 仪器使用操作步骤
11. 样品检测步骤
三、产品基础信息

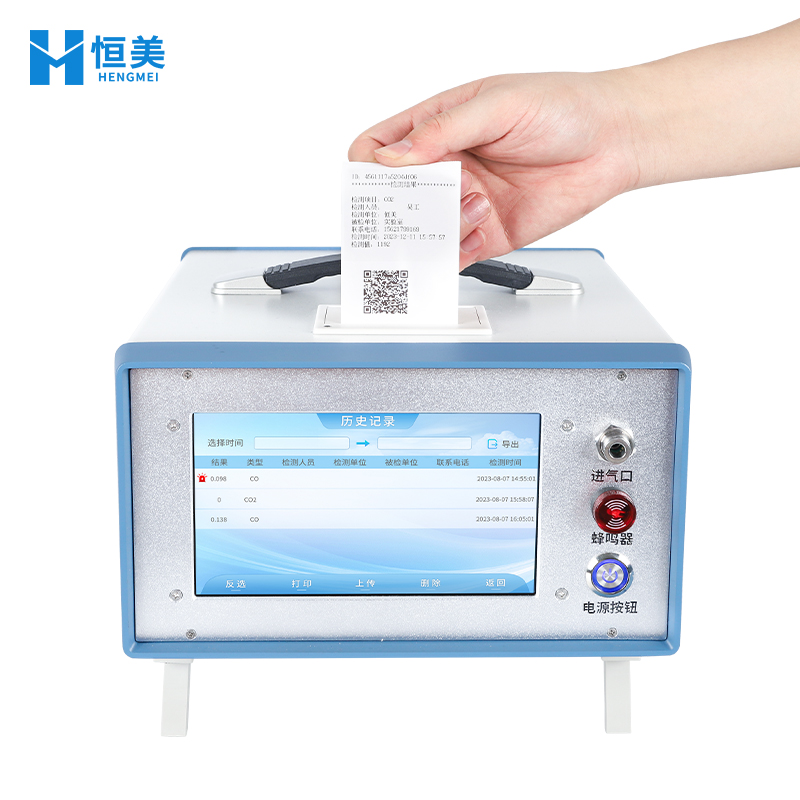

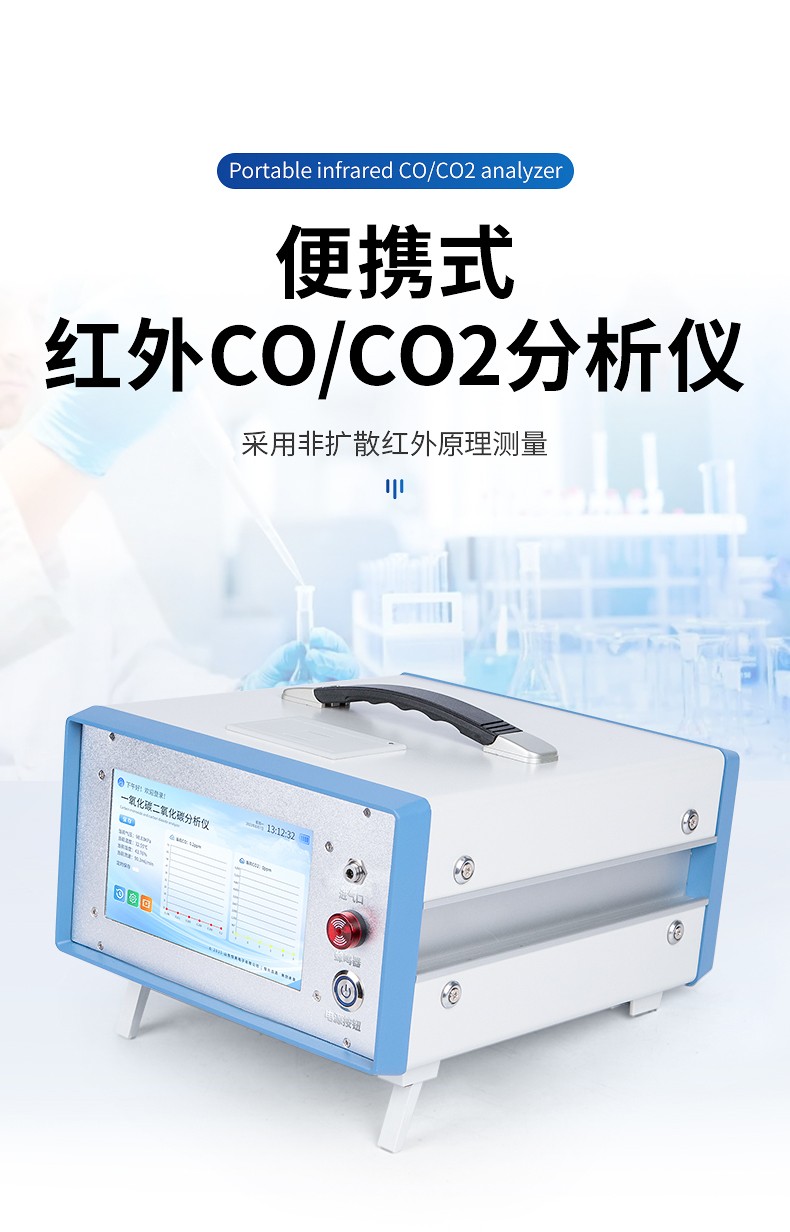

1. 产品名称：恒美智造红外 CO二氧化碳分析仪
2. 型号体系：
? HM-Q1：红外 CO 分析仪，仅测一氧化碳，市场价 10800 元
? HM-Q2：红外二氧化碳分析仪，仅测二氧化碳，市场价 4600 元
? HM-Q3：红外 CO二氧化碳分析仪，同步测一氧化碳与二氧化碳，市场价 14800 元
1. 产品类型：非分散红外法（NDIR）气体分析设备
2. 用途：定量检测空气中 CO、二氧化碳浓度，结合温湿度数据，满足环境监测、卫生监督等合规与科研需求
四、技术与功能特点
1. 技术：
? 检测原理：非分散红外法（NDIR），利用气体红外光谱吸收特性实现高测量
? 检测方式：内置泵吸式，可采集数十米外气体；配备数字型流量传感器，实时监控流量
? 系统交互：安卓系统 + 7 英寸电容触摸屏，支持人机高效交互
1. 功能特点：
? 共性功能：存储 > 100000 条数据、自带热敏打印机、WiFi（可选 4G 模块）、USB 数据导出；支持氮气校零与催化校零；机内恒温加热（适配低温环境）、内置通路切换电磁阀（自动切换调零 测量）；温湿度测量与补偿、0.5 小时 8 小时 日均值显示及定时存储；声光报警、交直流两用
? 型号专属：HM-Q1 仅测 CO，含 CO 干扰抑制参数（1250mgm3CO≤±0.3% F?S）；HM-Q2 仅测二氧化碳；HM-Q3 同步测 CO 与 二氧化碳，COCO?温度适应范围不同，CO 响应速度更快
五、详细技术参数
1. HM-Q1（红外 CO 分析仪）：
? 检测气体：CO；测量范围：0~50ppm0~200ppm（可选）
? 环境适应：温度 0~45℃，湿度 0~95% RH；分辨率：0.1ppm
? 性能：线性误差≤±2% F?S，重复性≤1.0%，跨度漂移≤±2% F?S3h，零点漂移≤±1% F?Sh
? 响应与预热：响应时间≤90S，预热时间 5min；流量范围 0.5-2.0Lmin
? 物理参数：外形尺寸 257.3×147×300mm，包装尺寸 460×265×420mm，包装重量 12kg
1. HM-Q2（红外二氧化碳分析仪）：
? 检测气体：二氧化碳；测量范围：0~5000ppm（0~0.500%）0~10000ppm（0~1.000%）（可选）
? 环境适应：温度 - 20~60℃，湿度 0~95% RH；分辨率：0.0001% 二氧化碳
? 性能：同 HM-Q1；响应时间≤60S，预热时间 5min；流量范围 0.5-2.0Lmin
? 物理参数：外形尺寸同 HM-Q1，包装尺寸同 HM-Q1，包装重量 10kg
1. HM-Q3（红外 CO二氧化碳分析仪）：
? 检测气体：CO+二氧化碳；测量范围：CO（0~50ppm0~200ppm）、二氧化碳（0~5000ppm0~10000ppm）（可选）
? 环境适应：CO 温度 0~45℃、二氧化碳温度 - 20~65℃，湿度 0~95% RH；分辨率：CO 0.1ppm、二氧化碳 0.0001%
? 性能：同 HM-Q1；响应时间 CO≤45S、二氧化碳≤60S，预热时间 5min；流量范围 0.5-2.0Lmin
? 物理参数：外形尺寸同 HM-Q1，包装尺寸同 HM-Q1，包装重量 12.5kg
六、应用场景与行业适配
1. 场景：环保监测（环境空气 CO二氧化碳检测）、卫生监督（公共场所空气质量）、职业卫生（工作场所有毒物质监测）、疾控中心（健康风险评估）、科研院所（气体浓度研究）
2. 适配需求：合规检测（满足国标 行标）、实时监控（动态浓度跟踪）、数据溯源（存储与上传）、低温环境测量（机内恒温功能）
七、行业标准与政策关联
1. 共性标准：JJG635-2011《一氧化碳、二氧化碳红外气体分析器》、GBT18204.2-2014《公共场所卫生检验方法第 2 部分：化学污染物》、GBZT300.37-2017《工作场所空气有毒物质测定第 37 部分：一氧化碳和二氧化碳》
2. 型号专属：HM-Q1HM-Q3 额外符合 HJ965-2018《环境空气 一氧化碳的自动测定 非分散红外法》、GB9801-1988《空气质量一氧化碳的测定非分散红外法》
八、配件与耗材配置
1. 标准配件（三型号通用）：仪器主机（含内置电池）1 台、充电器 1 个、铝合金手提箱 1 个、合格证保修卡 1 套、采样软管 1 根、滤水过滤器 1 个
2. 耗材：采样软管（替换用）、滤水过滤器（替换用）、热敏打印纸（适配内置打印机）
九、品牌价值与服务支持
1. 品牌价值：采用高红外传感器，测量达国际同类产品水平；支持国家计量检定规程（JJG635-2011），部件性能稳定，适配多行业标准
2. 服务支持：提供产品说明书、合格证保修卡等技术文档；保障仪器合规使用，支持售后技术咨询
十、型号对比与选型建议
1. 差异：HM-Q1 测 CO、HM-Q2 测 二氧化碳、HM-Q3 测 CO+二氧化碳；HM-Q2 价格低、环境温度适应范围广（-20~60℃）；HM-Q3 功能全、CO 响应快（≤45S）、包装重量大（12.5kg）
2. 选型建议：
? 单一 CO 检测需求（如工业环境 CO 监测）：选 HM-Q1，适配 HJ965-2018 标准
? 单一 二氧化碳检测需求（如公共场所通风评估）：选 HM-Q2，预算优
? 双气体同步检测需求（如环保综合监测、科研）：选 HM-Q3，数据全面性强
十一、仪器安装步骤
1. 开箱检查：核对配件与装箱清单一致性，检查主机、手提箱外观无破损
2. 组装准备：将采样软管一端连接主机采样口，另一端安装滤水过滤器（防止水汽进入）
3. 电源配置：连接充电器为内置电池充电，或直接接入交流电源，确认交直流切换正常
4. 校准准备：根据需求选择校零方式（氮气校零需准备标准氮气，催化校零需准备催化试剂）
5. 系统启动：开机后等待 5 分钟预热，确认触摸屏显示正常，流量传感器数值稳定
十二、仪器使用操作步骤
1. 预处理：确认使用环境温湿度符合对应型号要求（如 HM-Q1 避开 - 20℃以下环境），布置采样点（距地面 1.2-1.5m，远离通风口）
2. 参数设定：触摸屏选择测量模式（实时 均值）、浓度单位（ppmmgm3%）、数据存储间隔；HM-Q3 需勾选 “CO+二氧化碳同步测量”
3. 采样启动：启动内置泵，观察流量显示（确保在 0.5-2.0Lmin 范围内），开始气体采集
4. 数据监测：实时查看显示屏数据，记录 0.5 小时 8 小时 日均值，若浓度超标则声光报警触发
5. 数据处理：检测完成后，可通过热敏打印机打印当前数据，或用 USB 导出数据，也可通过 WiFi 上传至监管平台
十三、样品检测步骤
1. 采样准备：进行空白校正，将采样管置于洁净空气中，执行零点校正（选择氮气 催化校零），确保零点漂移≤±1% F?Sh
2. 样品采集：将采样管移至目标采样点，设定采集时间（根据检测标准，如公共场所采样 30 分钟），保持仪器稳定
3. 数据记录：记录采样时间、地点、环境温湿度、CO二氧化碳浓度值（含均值），存储数据至仪器或导出
4. 结果计算：根据单位转换公式（如 CO：1ppm≈1.25mgm3，二氧化碳：1%=10000ppm）核对浓度单位一致性
5. 结果判定：对照对应标准（如 HM-Q1 参照 GB9801-1988，HM-Q2 参照 GBT18204.2-2014），判断浓度是否符合限值要求，超标则追溯污染源
