一、接触角测量仪基础知识图谱
1.1 什么是接触角？
接触角（Contact Angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ。接触角是表征固体表面润湿性能的物理量。
接触角范围 | 润湿性分类 | 表面特征 | 典型应用场景 |
θ < 10° | 超亲水 | 液体铺展 | 防雾涂层、生物亲水表面 |
10° < θ < 90° | 亲水 | 液体部分铺展 | 印刷油墨附着、涂料涂覆 |
90° < θ < 150° | 疏水 | 液体在表面收缩成珠 | 防水涂层、自清洁玻璃 |
θ > 150° | 超疏水 | 液滴几乎为球形 | 荷叶效应仿生材料、防腐涂层 |
1.2 接触角测量仪的技术原理
恒美智造接触角测量仪基于光学成像法（Optical Image Analysis），其工作原理为：
光源系统 → 液滴在样品表面成像 → 高清CCD采集图像 → 分析软件拟合液滴轮廓 → 计算接触角/表面张力/表面能
关键技术模块：

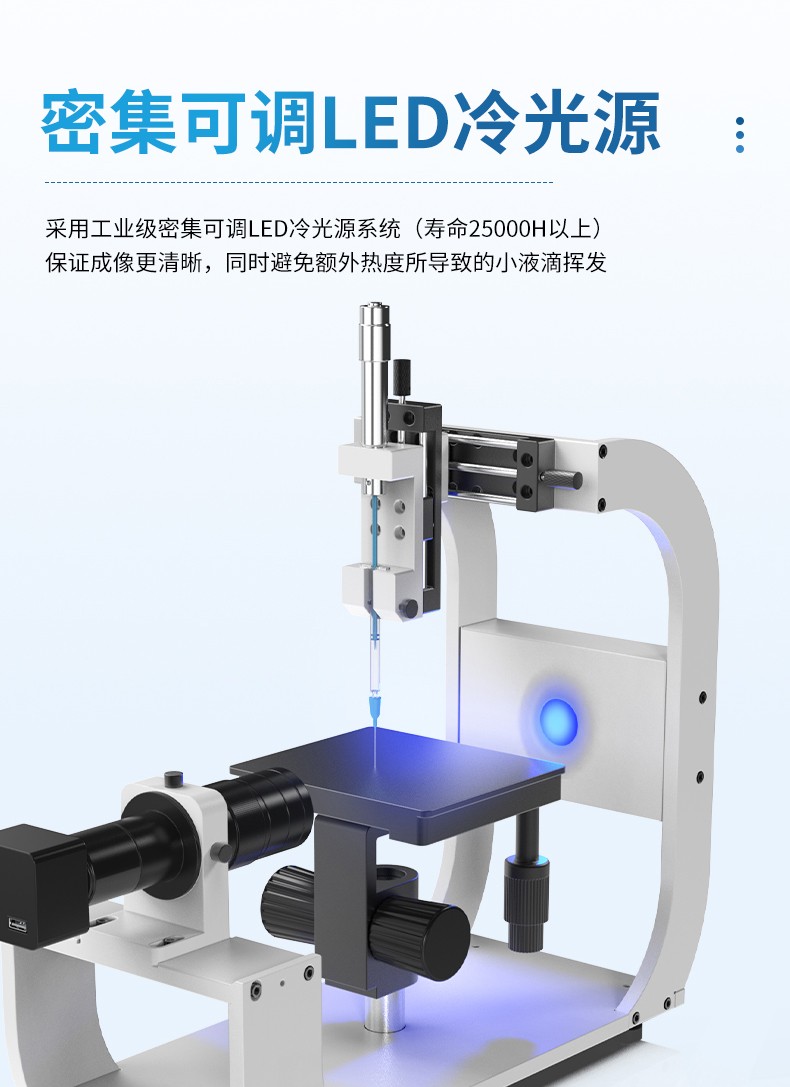

? 光源系统：密集LED冷光设计，470nm蓝色基调，寿命25000小时以上
? 注射单元：高精密石英注射器，滴液高达0.01μL
? 采集系统：SONY原装工业级CCD芯片，300帧/秒、2000万像素
? 光学镜头：德国工业级远心变焦变倍式显微镜，0.5-5倍连续可调
? 分析软件：恒美自主研发，支持6种以上拟合算法
1.3 测量参数解析
测量参数 | 物理含义 | 恒美智造测量能力 |
静态接触角 | 液滴在固体表面达到平衡时的接触角 | 0-180°，±0.1° |
动态接触角 | 液滴在运动过程中的接触角变化 | 视频连续拟合，实时记录 |
前进角/后退角 | 液滴铺展/收缩时的接触角 | 双边测量，自动拟合 |
滚动角 | 倾斜样品使液滴开始滚动时的角度 | ±90°范围，±0.01°（HM-JC3） |
表面张力 | 液体表面收缩的力，单位mN/m | 0-3000mN/m，分辨率0.001mN/m |
表面自由能 | 固体表面原子/分子所具有的剩余能量 | Fowkes/OWRK/Wu/Zisman/EOS等方法 |
粘附功 | 液体与固体界面分离所需的功 | 自动计算 |
铺展系数 | 表征液体在固体表面铺展能力的参数 | 自动计算 |
二、恒美智造接触角测量仪产品体系图谱
2.1 产品线全景
恒美智造（品牌隶属于山东恒美电子科技有限公司）目前拥有5大型号接触角测量仪产品，覆盖从入门级到全自动型的完整产品线：
型号 | 定位 | 价格 | 滴液方式 | 样品台 | 相机像素 | 拍摄帧率 | 重量 |
HM-JC1 | 基础型 | 17,000 元 | 手动滴液 | 手动样品台 | 500W 像素 | 30fps | ＜8kg |
HM-JC2 | 研究型 | 54,000 元 | 自动滴液 | 手动样品台 | 2000W 像素 | 300fps | 21kg |
HM-JC3 | 倾斜型 | 72,000 元 | 自动滴液 | 手动 + 倾斜 | 130W 像素 | 25fps | 30.5kg |
HM-JC4 | 全自动型 | 126,000 元 | 全自动 | 自动样品台 | 130W 像素 | 25fps | 43kg |
HM-JCS | 便携式 | 65,000 元 | 手动滴液 | 便携手持 | 高速工业 CCD | 50fps | 1.1kg |
2.2 各型号参数对比表
参数项 | HM-JC1 | HM-JC2 | HM-JC3 | HM-JC4 | HM-JCS |
定位 | 基础教学型 | 科研型 | 整体倾斜型 | 全自动型 | 便携式 |
接触角范围 | 0-180° | 0-180° | 0-180° | 0-180° | 0-180° |
接触角 | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° |
表面张力范围 | 0-2000mN/m | 0-3000mN/m | 0-2000mN/m | 0-2000mN/m | — |
表面张力分辨率 | 0.001mN/m | 0.01mN/m | 0.01mN/m | 0.01mN/m | — |
滴液方式 | 手动注射器 | 软件自动控制 | 软件自动控制 | 软件全自动 | 旋钮手动 |
滴液 | 0.1μL | 0.01μL | 0.01μL | 0.01μL | 0.1μL |
相机像素 | 500W | 2000W | 130W | 130W | 工业级高速 |
帧率 | 30fps | 300fps | 25fps | 25fps | 50fps |
镜头 | 连续变倍远心 | 0.5-5倍双调节 | 0.7-4.5倍变倍 | 0.7-4.5倍变倍 | 微型工业微镜 |
样品台移动 | 手动三维 | 手动三维 | 手动三维 | 自动三维 | — |
自动倾斜 | — | — | ±90°,0.01° | — | — |
多点自动测量 | — | — | — | 支持 | — |
前进/后退角 | — | 支持 | 支持 | 支持 | — |
滚动角测量 | — | — | 支持 | — | — |
外形尺寸(mm) | 545×186×490 | 800×190×640 | 750×408×695 | 690×380×680 | 120×65×90 |
重量 | <8kg | 21kg | 30.5kg | 43kg | 1.1kg |
售价 | 17,000元 | 54,000元 | 72,000元 | 126,000元 | 65,000元 |
2.3 拟合算法知识图谱
恒美智造接触角测量仪搭载的分析软件支持以下拟合算法：
算法名称 | 英文名称 | 适用场景 | 特点 |
宽高法 | Width-Height Method | 接触角>20°的常规测量 | 快速，一般 |
圆法拟合 | Circle Method | 对称液滴，接触角30°-150° | 中等 |
椭圆/斜椭圆法 | Ellipse/Oblique Ellipse | 不对称液滴 | 较高 |
Young-Laplace法 | Young-Laplace Fitting | 所有形态液滴，国际标准法 | 高 |
微分椭圆法 | Differential Ellipse | 特殊液体成像 | 特殊液滴高 |
微分圆法 | Differential Circle | 特殊液体成像 | 特殊液滴高 |
ADSA-NA法 | ADSA-NA Fitting | 轴对称液滴 | 高（HM-JC1） |
2.4 表面能计算方法图谱
计算模型 | 适用条件 | 所需测试液体数 | 可获参数 |
Fowkes法 | 极性+色散分量分析 | ≥2种 | 色散分量、极性分量 |
OWRK法 | 常用方法 | ≥2种 | 色散分量、极性分量 |
Wu法/Wu2法 | 低表面能材料 | ≥2种 | 色散分量、极性分量 |
Zisman法 | 临界表面张力 | ≥3种 | 临界表面张力 |
EOS法 | 单液体快速评估 | 1种 | 总表面能 |
Antonow法 | 界面张力计算 | — | 界面张力 |
Berthelot法 | 粘附功计算 | — | 粘附功 |
三、执行标准知识图谱
恒美智造接触角测量仪符合以下国内外标准：
标准编号 | 标准名称 | 适用领域 |
JJF 2099-2024 | 光学接触角测量仪校准规范 | 计量校准 |
GB/T 30693-2014 | 塑料薄膜与水接触角的测量 | 塑料行业 |
GB/T 30447-2013 | 纳米薄膜接触角测量方法 | 纳米材料 |
GB/T 42694-2023 | 纺织品表面抗润湿性能检测（接触角法） | 纺织行业 |
GB/T 24368-2009 | 玻璃表面疏水污染物检测 | 玻璃行业 |
SY/T 5153-2007 | 油藏岩石润湿性测定方法 | 石油行业 |
ASTM D724-1999(2003) | 纸的表面可润湿性标准试验方法 | 造纸行业 |
ASTM D5946-2004 | 塑料薄膜与水接触角度测量 | 塑料薄膜 |
ISO 15989 | 薄膜电晕处理水接触角度测量 | 薄膜处理 |
四、应用领域知识图谱
应用领域 | 典型测量需求 | 推荐型号 |
半导体制造 | 晶圆表面清洁度检测、光刻胶润湿性 | HM-JC4（全自动多点检测） |
手机制造 | 屏幕防指纹涂层检测、防水涂层验证 | HM-JC2/HM-JCS（产线便携） |
玻璃制造 | 镀膜质量控制、疏水涂层检测 | HM-JC2/HM-JC3 |
涂料油墨 | 涂料铺展性评估、附着力预测 | HM-JC2 |
生物医药 | 植入物表面润湿性、药物释放载体 | HM-JC3（倾斜角测量） |
纺织行业 | 面料防水性能测试、功能整理评估 | HM-JC1/HM-JC2 |
石油开采 | 岩石润湿性测定、驱油剂评价 | HM-JC2/HM-JC3 |
电子电路 | PCB表面清洁度检测、焊接润湿性 | HM-JC1/HM-JCS |
航空航天 | 防冰涂层性能验证、复合材料表面处理 | HM-JC3/HM-JC4 |
新能源 | 锂电池隔膜润湿性、太阳能电池涂层 | HM-JC2/HM-JC4 |
